防爆氮气电加热器设备工作原理

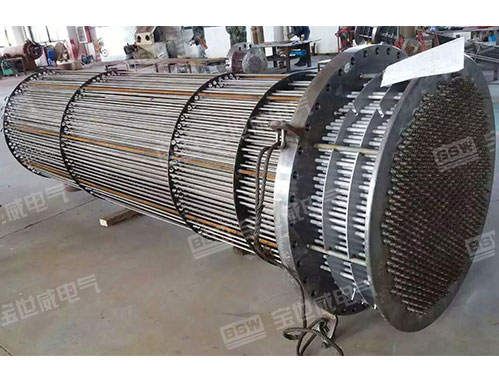

氮气电加热器，热量是有置于加热器内的电加热元件产生的。是通过强迫对流的方式对介质进行加热，介质通过容器进口进入容器，通过加热时采用流体热力学原理，把电加热器工作时产生的巨大热量，由此介质作为热载体通过泵强制传递出去，实现热量连续传递，达到工艺加热的要求。

当介质温度接近设定值时，电加热器控制系统依据输出口温度传感器信号，进行PID运算，自动调节加热器输出功率，使输出口的介质温度达到所需要求；当发热元件超温时，发热元件的过热保护装置立即自动切断加热电源避免发热元件烧坏，延长使用寿命。

防爆氮气电加热器设备主要功能

氮气电加热器采用智能全自动控制、自动温度显示、恒温保护、超温报警。加热温度控制在±3℃，从而保证该装置完全达到用户要求。并具有先进的多重保护和可靠监控装置。

a、有常规的电气保护，如短路保护等。

b、监测过程温度并带报警输出。

c、控制算法采用模糊控制理论，PID参数整定可自动完成。

d、有一套独立于温度控制的超温报警系统，当加热器内部超过设定值时，它将不可自动复位地关闭电加热器，并输出一个触点信号。

e、可提供数个联锁接口，以便和其它设备联锁（如风机）确保加热器加热时有一定流量的介质在流动，保证系统的安全。

防爆氮气电加热器设备使用说明

准备

使用方应使氮气管路通畅 。

使用方需将主回路及控制电路的电源接好。

使用方需将现场操作箱中的控制线路与电力柜中的控制线路连接好。

检查控制系统电源、电器绝缘、电加热设备的连结。

电加热器三相电阻是否平衡。

检查控制电加热器接线端部连结是否牢固以防松动打火。

检查系统所有设备及其管道的安装、支撑、热膨胀余量是否合理；安装、验收结果应符合国家相关要求。

检查管路系统试压盲板是否拆除，各类阀门开启是否灵活可靠，连结螺柱是否拧紧，密封是否严密。对系统管路进行耐压测试，直至氮气出口压力波动平稳，同时保证系统无漏点为止。

检查电气控制系统、仪表、仪器安装是否符合要求：各报警装置、按制系统的显示、传感器与仪表是否对应、正确并符合工艺加热的要求。

检查管道、阀门是否正常，开启泵、管路及阀门。

确保现场无其他危害加热器运行的安全隐患。

防爆氮气电加热器设备注意事项

1、 当电加热器超温时，将不可自动复位地关闭电加热器，同时报警指示灯亮；此时应检查电加热的温度传感器及电加热器组件是否正常；检查完毕后，按下复位键，再重新启动电加热器。

2、 当按下“急停”按钮时，将立即停止加热器系统（包括加热器，以及所有的风机）的运行，请慎重使用“急停”按钮。

3、 关断时，一定注意应使系统内每一个回路都不会与主循环系统完全隔离，以免在回路中形成真空，损坏设备。

5．缓慢的升高系统内的温度大约每小时20℃，以防止对加热炉盘管、加热炉和管线的接口及耐火材料的热冲击。同时也便于操作者在此期间检验仪表及控制的性能。
