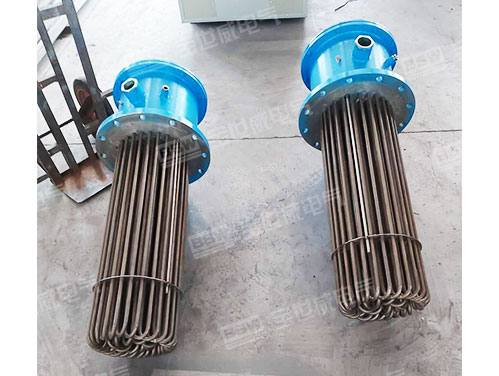

![防爆氢气电加热器](http://www.bswjr.com/data/images/product/20200220110552_718.jpg)
防爆氢气电加热器工作原理
氢气电加热器,热量是有置于加热器内的电加热元件产生的。是通过强迫对流的方式对介质进行加热,介质通过容器进口进入容器,通过加热时采用流体热力学原理,把电加热器工作时产生的巨大热量,由此介质作为热载体通过泵强制传递出去,实现热量连续传递,达到工艺加热的要求。
当介质温度接近设定值时,电加热器控制系统依据输出口温度传感器信号,进行PID运算,自动调节加热器输出功率,使输出口的介质温度达到所需要求;当发热元件超温时,发热元件的过热保护装置立即自动切断加热电源避免发热元件烧坏,延长使用寿命。
主要功能
氢气电加热器采用智能全自动控制、自动温度显示、恒温保护、超温报警。加热温度控制在±3℃,从而保证该装置完全达到用户要求。并具有先进的多重保护和可靠监控装置。
a、有常规的电气保护,如短路保护等。
b、监测过程温度并带报警输出。
c、控制算法采用模糊控制理论,PID参数整定可自动完成。
d、有一套独立于温度控制的超温报警系统,当加热器内部超过设定值时,它将不可自动复位地关闭电加热器,并输出一个触点信号。
e、可提供数个联锁接口,以便和其它设备联锁(如风机)确保加热器加热时有一定流量的介质在流动,保证系统的安全。
使用说明
准备
使用方应使氢气管路通畅 。
使用方需将主回路及控制电路的电源接好。
使用方需将现场操作箱中的控制线路与电力柜中的控制线路连接好。
检查控制系统电源、电器绝缘、电加热设备的连结。
电加热器三相电阻是否平衡。
检查控制电加热器接线端部连结是否牢固以防松动打火。
检查系统所有设备及其管道的安装、支撑、热膨胀余量是否合理;安装、验收结果应符合国家相关要求。
检查管路系统试压盲板是否拆除,各类阀门开启是否灵活可靠,连结螺柱是否拧紧,密封是否严密。对系统管路进行耐压测试,直至氢气出口压力波动平稳,同时保证系统无漏点为止。
检查电气控制系统、仪表、仪器安装是否符合要求:各报警装置、按制系统的显示、传感器与仪表是否对应、正确并符合工艺加热的要求。
检查管道、阀门是否正常,开启泵、管路及阀门。
确保现场无其他危害加热器运行的安全隐患。
系统冷风测试
1、 合上强电柜中所以空气开关,控制柜得电,电源指示灯亮;各温控仪上电工作。
2、 按照系统图打开相应阀门。
3、 介质循环后再次对系统检查,确保管路畅通,加热器内无任何杂物后才可启动“加热”进行加热。
2.3
自动控制
1、 根据工艺温度要求设定各加热段温控仪的控制温度及上限报警值。
2、 将控制面板上的大表温度设定为PV〉SV,使调压元件停止工作,及时设定中心报警温度。启动加热器控制按钮,控制接触器依次延时启动,接着将SV温度缓慢上升,观察加热器出口温度是否正常。初升温时生温速度不宜过快,以不超过20℃/h为标准,如对仪表的操作不明确,可详细阅读其仪表说明书。
3、 电加热元件超温时,发热元件的过热保护装置立即不可自动复位地关闭加热器、避免发热元件烧坏,延长使用寿命。
4、 按下电加热器 “停止”按钮,电加热器退出工作,但必须保证加热器介质继续流动10分钟后才可停止,否则会危害加热器。
