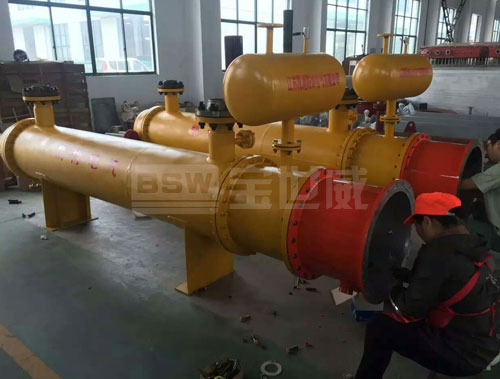

导热油炉防爆加热器由流体电加热器、导热油泵、管路连接附件、物理量传感器以及自动化电热 装置集成整和的系统，利用热媒，导热油（或水）的热传递对介质或设备间接加热，并利用油泵驱动热媒循环给热，从而实现加热温度到达生产需求，是普通锅炉的理想升级。

导热油炉防爆加热器的工作原理：对于电加热油炉，热量是由浸入导热油的电加热元件产生和传输的，以导热油为介质，利用循环泵，强制导热油进行液相循环，将热量传递给用一个或多种用热设备，经用热设备卸载后，重新通过循环泵，回到加热器，再吸收热量，传递给用热设备，如此周而复始，热量的连续传实现递，使被加热物体温度升高，达到加热的工艺要求。

导热油炉电加热器设备是将电加热器直接插入有机载体（导热油）中直接电加热，并通过高温油泵进行液相循环将电加热后的导热油输送到用热设备，再由用热设备出油口回到导热油加热炉电加热，形成一个完整的循环电加热系统。电加热导热油炉采用数显式温控仪控温，具有超温报警、低油位报警、超压力报警功能。

导热油炉也叫有机热载体导热油加热炉，俗称导热油锅炉，官方名称为热油炉。其是以煤、油、气为燃料，以导热油为循环介质供热的新型电加热热能设备，导热油炉指载热工质为高温导热油（也称热煤体、热载体）的新型热能转换设备，通常也用“MW”（兆瓦）表示炉的容量，旧单位也用“万千瓦/时”或“万大卡/时”，即“104kcal/h”表示，导热油炉的优势在于“高温低压“、运行平稳而被广泛运用。

导热油炉防爆电加热器在工业使用中，主要用于原油、天然气的加热及矿物油的加工、储存、运输等。炼油厂利用导热油预热冷物料，并已成功地用于润滑油制造过程中溶剂和萃取剂蒸发装置的电加热。由于利用导热油炉加热与利用蒸汽加热相比较既有加热均匀、操作简单、安全环保、节约能源、控温精度高、操作压力低等优点，在现代工业生产中已被作为传热介质得到广泛的应用。

导热油炉在化学工业中，主要用于蒸馏、蒸发、聚合、缩合/脱乳、脂化、干燥、熔融、脱氢、强制保温以及农药、中间体、防老剂、表面活性剂、香料等合成装置的加热。

在油脂工业中，导热油炉主要用于油脂分解、脂肪酸蒸馏、脂化、硝化、加氢反应、浓缩、真空脱臭等装置加热。

在合成纤维工业中，导热油炉主要用于聚合、熔融、纺丝、热固、纤维整理、延伸及干燥设备的加热。

在造纸工业中，导热油炉电加热器主要用于涂胶浆辊筒、干燥辊筒、干燥间、干燥柜、热熔融机、熔蜡锅及波纹纸加工的加热。

在塑料、橡胶工业中，导热油炉电加热器主要用于热压、热延、挤压、捏合、密炼、硫化成型、喷射注塑机、胶浆搅拌机、传送带烘干机、螺杆挤压机及模具的加热和保温。

在空调及电气设备工业中，导热油炉电加热器主要用于工厂、办公室、医院、民用建筑、宾馆的集中或分散采暖；电气设备制造业的抛光机、轧板机、真空机、烘干机、干燥室、真空室的加热。

在脂肪和油漆工业中，导热油炉电加热器主要用于高压釜、干燥机、蒸馏灌、蒸发设备、油漆烘干、烘烤、干燥及高温固化的加热。

在木材工业中，导热油炉电加热器主要用于纤维板、刨花板、层压板、胶合板、饰面板的热压成型及木材烘干设备、干燥设备、涂面设备及胶合机的加热。

在建材工业中，导热油炉电加热器主要用于石膏板烘干、混凝土构件凝固保护及预制生产、瓷砖压模、装饰材料烘干及油毡生产线用热。

在筑路工程中，导热油炉电加热器主要用于沥青加热、溶解、沥青贮罐、沥青混凝土及乳化沥青的加热保温。

在冶金、机械加工和铸造工业中，导热油炉主要用于金属脱脂池、杜瓦罐、酸洗槽、清洗槽、电镀槽、吕阳板氧化槽、电极制造、淋浴器热处理装置、磷酸盐处理设备、烘焙机房、砂芯烘干、清漆喷涂和干燥、装配处理装置的加热。

在食品工业中，导热油炉电加热器主要用于面包烘烤装置、饼干类食品烘烤装置、糖果生产装置、粮食干燥装置、食用油的榨制与精制装置、蒸馏锅、高压釜、传送带式烘干机的加热。

导热油炉在纺织印染工业中，导热油炉天然气电加热器主要用于干燥定型装置、热熔染色装置、染色印花装置、干燥器、烘干器、轧光机、压平机、洗涤机、轧布机、熨平机、热风拉幅等的加热。

在炼焦工业中，导热油炉氢气电加热器主要用于贮气罐、混合站、分配站的加热与保温。

在汽车制造业中，导热油炉氮气电加热器主要用于隧道式烘干房、脱脂浴池、磷酸处理设备的加热。

在国防科研中，导热油炉电加热器主要用于国防科研新技术、新材料、新产品的研制所需的高温热源。

在碳素工业中，导热油炉电加热器主要用于石墨电极、碳素制品、沥青熔化、混捏锅加热、挤压成型加热。

在海运业中，导热油炉电加热器主要用于船舶上的重油罐、沥青罐、硫磺罐以及需要加热保温的集装箱用热。

除上述行业外，导热油炉可用于温水发生器、热水发生器、蒸汽发生器、散热器以及肥皂洗涤剂工业、焦油加工业、洗衣机的用热。

分类

燃煤型导热油炉是以煤为燃料，导热油为热载体。利用循环油泵强制液相循环，将热能输送给用热设备后继而返回重新加热的直流式特种工业炉，常见类型一般分为立式手烧、卧式圆筒型、卧式机烧三种燃煤结构形式，主要是根据加煤的劳动强度从而分了这三种形式。

燃油型导热油炉是以燃油或燃气为燃料，利用燃烧器燃燃料，以导热油为热载体。

常见类型一般分为立式、卧式二种结构形式，主要是根据设备空间高度这二种形式。

电加热型电加热油炉，热量是由浸入导热油的电加热元件产生和传输的，以导热油为热载体

1、具有低压、高温、安全、高效节能的特点。

2、具有完备的运行控制和安全监测装置，可以精密地控制工作温度。

3、结构合理、配套齐全、安装周期短，运行和维修方便，便于锅炉布置。

4、由于电加热有机热载体炉采用先进的防爆结构，可应用于工厂Ⅱ区防爆，防爆等级可达C级

水煤浆型水煤导热油炉原理图

水煤导热油炉原理图

近几年由于环保的需要及油价上涨，使很多地方政府和企业将水煤浆做为清洁燃料替代石油加以利用。在中小型工业锅炉上尤为突出。从2000年来看，市场开发水煤浆锅炉有两大趋势，一种是按照油炉方式改造的水煤浆锅炉，即在油炉系统的基础上进行设计（油式水煤浆锅炉）；一种是按照散煤炉方式改造的水煤浆锅炉，即在散煤炉系统上进行设计（散煤式水煤浆锅炉）。

突出特点

导热油炉的特点与蒸汽锅炉相比，能在较低的运行压力下，获得较高的工作温度，具有低压、高温的技术特性。可实现稳定在各个等级负荷下，热效率均能保持在最佳水平。具有完备的运行控制和安全监测装置，操作方便、安全可靠。闭路循环，液相输送热能，热损失小，节能效果显著，运行成本低。快装或组装出厂，运输方便，安装周期短，投产见效快。结构紧凑，均可单独布置，锅炉房投资省。锅炉保温性能好，采用了高效保温材料和先进的施工工艺，炉墙散热损失小的加热和精确的温度调节，满足不同的要求。

普通锅炉存在着两大弊端，一是燃烧时有烟雾烟尘冒出，成为污染的重要来源；二是煤渣燃烧不充分，能源浪费极为严重。纯无烟再节能旋流燃烧锅炉新技术与传统工业锅炉相比较，有着绝对的优势。它比手烧式锅炉节煤30%~35%，比链条式自动化锅炉节煤25%。由于纯无烟再节能技术使用了PID变频和ABM节电系统，比传统锅炉节电40%，挥发份可实现90%以上的燃烧和利用，而传统锅炉的挥发份的燃尽率只有78%左右，有22%的烟尘排向大气层，纯无烟再节能旋流技术使灰渣燃烧率达到了97%，而传统锅炉煤渣的燃烧率只有80%左右，正是由于这些原因，纯无烟再节能技术可使炉温从原来的1200℃提高到1500℃左右，真正实现了节电、节煤。

导热油炉（有机热载体加热炉），是以煤、重油、轻油、可燃气体其他可燃材料为燃料，导热油为热载体。利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉。

判断处理

1）循环泵异常情况

a）当循环泵的电流比正常值低，说明循环泵效率下降，流量下降，可能是供热管线积垢堵塞，应予清洗。

b）循环泵压不变，电流升高而流量下降，则是热传导液变质，粘度增加，应及时更换或再生。如因新加热传导液含水或分解的气体在系统内未排除，则应立即打开放空阀排出气体。

c）循环泵电流减小，出口泵压回零，说明泵空转不供油。可能是油汽化，查明汽化原因采取措施；如过滤器堵塞使循环泵抽空应立即开旁通清洗过滤器；如因新增加热传导液含水或水分解的气体在系统内未排除，则应立即打开放空阀排气。

2）液相热载体炉出口温度低，供热量不足，而排烟温度超过300℃，则主要是积灰问题，应及时吹灰。如排烟温度低，则主要是燃烧问题，主要是引风不足。炉子虽然正压，但鼓风量开不大，炉膛温度低，燃烧强度不够。应着重检查炉后部出渣机水封、除尘器出灰口等处是否封闭好，有无冷风大量漏入。

导热油炉

3）过滤器前后压差增加，泵入口压力下降时，可能是滤网阻塞，应开通旁路，将过滤器拆卸清洗。

4）链条炉排的常见故障及处理

a）炉排停止转动，可能是链条太松，与链轮啮合不好，或链轮磨损严重，与链条连接不良；将两侧调整螺丝重新调整，将炉排拉紧，如仍不能正常，则需调换链轮。

b）炉排卡住。原因常是炉排片折断或销子脱落后炉排片松动；煤中有金属夹杂物将炉排卡住；炉排片拱起；挡渣器（老鹰铁）尖端下沉，将炉排卡住。处理方法：用板手倒转炉排清除杂物、更换断裂炉排片后再启动，如启动后再卡住，则停止转动后详细检查原因再解决。如老鹰铁下沉，可以两侧拔火门用铁钩拔正。

操作方法

（一）导热油炉投入运行前的必备条件

1、 办理导热油炉登记手续，领取使用登记证。新炉安装后应经当地锅炉检验所检查验收合格，使用单位填好“锅炉登记卡”，到当地质量技术监督局锅炉安全监察部门办理登记手续，领取使用登记证。无证炉不得投入运行。

2、 司炉人员应经质量技术监督部门考核，持有《热载体炉司炉操作证》，司炉人员除了符合工业锅炉司炉工条件外，还应经过热载体炉专门知识培训。

3、 使用单位应有健全的管理制度及安全操作规程。

（二） 点火前的准备工作

1、有机热载炉内、外部的检查和准备，包括：

导热油炉内部残存水已放尽、吹干；炉膛内杂物清除干净；各检查孔、人孔等都已密闭，使用填料符合热载体炉介质要求。

安全附件和保护装置的检查

1） 压力表弯管前端的针形阀或截止阀处全开状态。压力表精度、量程、表盘直径符合要求，无压力时指针回零。

2） 液位计放油管阀门处关闭状态，放液管已与储存罐正确联接。

3） 温度计及自动记录仪表已校验合格；超温超压报警、自动连锁保护装置已投入，电器控制各接点无异常。

4） 燃烧通风设备检查，无异常。

2．介质化验及冷态循环

导热油炉使用的热传导液质量合格，对热载体锅炉安全运行关系极大，所以，应先对使用的热传导液取样化验或有供应方的相关质量证明，应明确：

1） 热传导液最高使用温度是否与有机热载体炉供热条件一致。炉出口温度至少应比热传导液允许使用温度低30~40℃，否则热传导液在使用中会很快分解变质，提前失效。

2） 抽样化验，测定热传导液的外观质量、闪点、粘度、酸值、残炭和水分，与热传导液生产厂提供的质量证明书是否相符，同时也为今后运行中介质质量变化监测提供依据。

装油将化验合格的热传导液用加油泵往炉内和膨胀器内注入热传导液。在加油泵向系统注热传导液时，应再检查一遍炉体、用热设备、管道系统的排污阀、放油阀是否关好，以免热传导液流失。同时将管道和炉体上的排汽阀逐一打开，排除空气，直至有油流出时关闭。当膨胀器液位计上出现油位时停止注热传导液，然后启动循环泵，进行冷态循环。

冷态循环 冷态循环的目的是试验整个供热系统是否有滞阻现象，设备、管路、阀门等处有无渗漏，循环泵的流量和扬程能否满足生产要求。由于冷油粘度较高，故热载体炉进出口压力差比较大，管路系统的流动阻力也较大，每台循环泵应轮流启动、试车，使冷油在系统内循环6~8小时。冷态循环中，还要经常打开放气阀门排放残存空气，观察并记录各点压力表、温度表、电流表等显示情况，注意记录循环泵电流、进出口压差、循环泵出口压力、有机热载体炉进出口压差等数据，并检查油泵运行是否平稳，轴承密封是否良好。

拆卸清洗过滤器 冷态循环中，系统的各种杂质及热传导液中的残渣等随着冷油循环，在油泵前的过滤器过滤掉，循环结束后，过滤器应拆卸，除尽过滤器内及过滤网上的污物。

电加热器是一种国际流行的电加热设备。用于对流动的液态、气态介质的升温、保温、加热。

当加热介质在压力作用下通过电加热器加热腔，采用流体热力学原理均匀地带走电热元件工作中所产生的巨大热量，使被加热介质温度达到用户工艺要求。

电加热是将电能转换为热能的过程。自从发现电源通过导线可以发生热效应之后，世界上就许多发明家从事于各种电热电器的研究与制造。

电热的发展及普及应用也与其它行业一样，遵循着这样一个规律：从先进电加热器的国家逐步推广到世界各国；从城市逐步发展到农村；由集体使用发展到家庭、再到个人；产品由低档发展到高档。

十九世纪处于萌芽阶段的电热电器大都是拙劣的，最早出现是用于生活的电热电器，1893年电慰斗的雏型首在美国出现并使用，

接着到1909年出现电灶的使用，那是在炉灶中放置电加热器，也就是说加热从柴禾转移到电气，即从电能转变为热能。

但是真正电热电器工业的急速发展，却是在用作电热元件的镍铬合金的发明之后。1910年美国首先研制成功用镍铬合金电热丝制作的电熨斗，

这就从根本上改善了电熨斗结构，使用熨斗迅速得到普及。到1925年在日本出现在锅中安装电热元件的产品，成为现代电饭锅的原形。

在这阶段工业上也出现实验室用电炉，熔胶炉、暖气器等电热产品。1910年至1925年是电热电器历史上的大发展阶段，

在家庭和工业方面，电热电器各种品种的出现和普及应用都得到了急速的发展，而尤以家庭方面为甚。所以镍铬合金的发明是奠定了电热电器工业发展的基础。

二十年代以后在新的应用发展方面没有上一时期多，但是在这阶段内所有各种电热电器都曾重新设订而不断改良，成为电热电器历史上的提高阶段。

在家用电热电器方面，各种器具都设计得更为美观、耐用和坚固，而且大部分都有自动温度和时控制。
