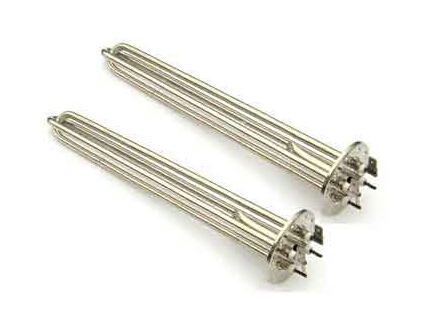

管状加热元件是以金属管为外壳（铁、不锈钢、紫铜等），沿管内中心轴向均布螺旋电热合金丝（镍铬、铁铬合金）其空隙填充压实具有良好绝缘导热性能的结晶氧化镁砂，管口两端用硅胶密封，再经其它工艺处理而成的加热元件。这种金属铠装加热元件可以加热空气，金属模具和各种液体。它具有结构简单、机械强度高、热效率高、安全可靠、安装简便、使用寿命长等特点。适用于各种硝石槽、水槽、油槽、酸碱槽的加热及易熔金属熔化炉、空气加热炉、干燥箱、热压模等装置。广泛应用于航空、船舶、石油、化工、洗涤、化纤、机械制造、汽车、电机、无线电、仪表、塑料、纺织、食品、印刷包装、橡胶、医药卫生、家用电器等工业部门中。

使用注意事项：

1、元件允许在下列条件下工作

a．空气相对湿度不大于95%，无爆炸性和腐蚀性气体

b．工作电压应不大于额定值的1.1倍，外壳应有效接地

c．绝缘电阻≥1mω 介电强度:2kv/1mi n

2、电热管应做好定位固定,有效发热区必须全部浸入液体或金属固体内，严禁空烧。发现管体表面有水垢或结碳时，应及时清除干净再用，以免影晌散热而缩短使用寿命。

3、加热易熔金属或固态硝盐、碱、沥清、石腊等时，应先降低使用电压，待介质熔化后，才能升至额定电压。

4、加热空气时元件应交叉均匀排列，使元件有良好的散热条件，使流过的空气能充分加热。

5、加热硝盐时应考虑安全措施，预防爆炸事故。

6、接线部分应放在保温层外面，避免与腐蚀性、爆炸性介质、水份接触;引接线应能长期承受接线部分的温度及加热负载，接线螺丝紧固时应避免用力过猛。

7、元件应存放在干燥处，若因长期放置绝缘电阻低于1mω时，可在200℃左右的烘箱中干燥，或降低电压通电加热，直至恢复绝缘电阻。

8、电热管出线端的氧化镁粉，在使用场所避免受到污染物与水分渗入，防止漏电事故的发生。

    实际电路中，从热电偶输出的信号最多不过几十毫伏（<30mV），且其中包含工频、静电和磁偶合等共模干扰，对这种电路放大就需要放大电路具有很高的共模抑制比以及高增益、低噪声和高输入阻抗，因此宜采用测量放大电路。测量放大器又称数据放大器、仪表放大器和桥路放大器，它的输入阻抗高，易于与各种信号源匹配，而它的输入失调电压和输入失调电流及输入偏置电流小，并且温漂较小。由于时间温漂小，因而测量放大器的稳定性好。由三运放组成测量放大器，差动输入端R1和R2分别接到A1和A2的同相端。输入阻抗很高，采用对称电路结构，而且被测信号直接加到输入端，从而保证了较强的抑制共模信号的能力。A3实际上是一差动跟随器，其增益近似为1。测量放大器的放大倍数为：AV=V0/（V2-V1），AV=Rf/R（1+（Rf1+Rf2）/RW）。在此电路中，只要运放A1和A2性能对称（主要指输入阻抗和电压增益），其漂移将大大减小，具有高输入阻抗和共模抑制比，对微小的差模电压很敏感，适宜于测量远距离传输过来的信号，因而十分易于与微小输出的传感器配合使用。RW是用来调整放大倍数的外接电阻，在此用多圈电位器.

    热电偶实际电路中A1、A2采用低漂移高精度运放OP-07芯片，其输入失调电压温漂αVIOS和输入失调电流温漂αIIOS都很小，OP-07采用超高工艺和“齐纳微调”技术，使其VIOS、IIOS、αVIOS和αIIOS都很小，广泛应用于稳定积分、精密加法、比校检波和微弱信号的精密放大等。OP-07要求双电源供电，使用温度范围0～70℃，一般不需调零，如果需要调零可采用RW进行调整。A3采用741芯片，它要求双电源供电，供电范围为±（3～18）V，典型供电为±15V，一般应大于或等于±5V，其内部含有补偿电容，不需外接补偿电容
